В зависимости от исполнения для разных климатических районов, категорий и эксплуатационных условий, а также условий хранения в части воздействия климатических факторов внешней среди изделиям присваивается маркировка согласно ГОСТу 1 51 50-69. Маркировка по ГОСТу 14254-96 обозначает степень защиты, обеспечиваемую оболочками.

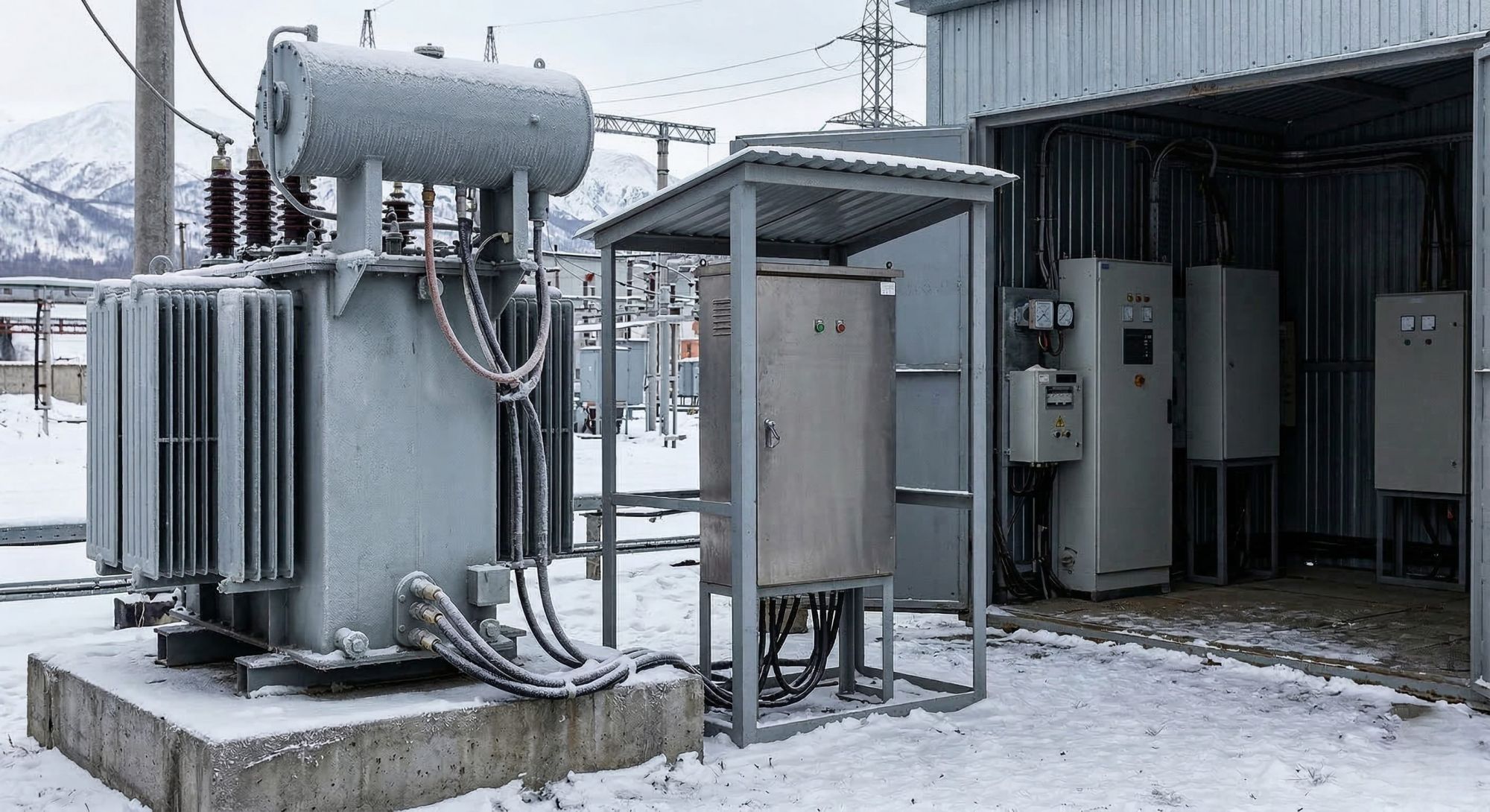

Маркировка У1: изделия, предназначенные для использования в умеренном климате на открытом воздухе (категория размещения 1).
Маркировка У2: изделия для использования в умеренном климате под навесом или в помещениях со свободным доступом воздуха (категория размещения 2).
Маркировка УЗ: изделия для использования в умеренном климате в закрытых помещениях с естественной вентиляцией (категория размещения 3).
Маркировка Т1 .Т2.ТЗ: изделия для использования как в с сухом, так и во влажном тропическом климате, с размещением на открытом воздухе, под навесом, в закрытых помещениях с естественной вентиляцией.
Маркировка УХЛ1: изделия для использования в умеренном и холодном климате на открытом воздухе (категория размещения 1).
Маркировка УХЛ-4: изделия для использования в умеренном и холодном климате в помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).
Маркировка УТ1.5: изделия для использования как в умеренном так и в сухом или влажном тропическом климате, как на открытом воздухе (категория размещения 1), так и в помещениях с повышенной влажностью (категория размещения 5).
В умеренном и холодном климате к материалу изделий предъявляются особые требования из-за низкой температуры эксплуатации. Таким образом, те изделия, которые предназначены для применения в районах категории УХЛ1, должны быть изготовлены из материалов, которые способны сохранять свойства при —70 градусах Цельсия.
Маркировка индексом «ц» означает, что изделие получило цинковое покрытие посредством процедуры горячего цинкования. Индексом «х» маркированы изделия с химостойким покрытием. Важно: изделия, изготовленные для эксплуатации в района категории размещения 1 могут применяться на территориях с категорией 2, 3 и 4, однако, обратное неверно. Также, изделия, маркированные УТ1.5 могут быть применены для замещения изделий с маркировкой У1, У2, У3, Т1, Т2, Т3.
Следующие виды защитных покрытий наносятся по технологии изготовления изделий на фабрике:
- Лакокрасочное в том числе и химостойкое лакокрасочное покрытие
- Гальваническое цинкование
- Горячее цинкование путем погружения в расплавленный цинк
В качестве заготовки широко распространено использование тонколистовой стали, прошедшей оцинковку горячим способом по методу Сендзимира в агрегатах непрерывного цинкования.
Степень защиты обозначается буквами «IP», за которыми следуют две цифры. В первой цифре закодирована степень защиты изделия от попадания внутрь твердых посторонних тел, а во второй — степень защиты от попадания воды.
Следующая за буквенной цифровая часть означает категорию размещения:
- На открытом воздухе;
- Под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации, атмосферных осадков;
- В закрытом помещении без искусственного регулирования климатических условий;
- В закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление);
- В помещениях с повышенной влажностью, без искусственного регулирования климатических условий.
| Климатические исполнения изделий | Обозначения* | ||
|---|---|---|---|
| буквенные | цифровые | ||
| русские | латинские | ||
| Изделия, предназначенные для эксплуатации на суше, реках, озерах | |||
| Для макроклиматического района с умеренным климатом** | У | (N) | 0 |
| Для макроклиматических районов с умеренным и холодным климатом** | УХЛ**** | (NF) | 1 |
| Для макроклиматического района с влажным тропическим климатом*** | ТВ | (TH) | 2 |
| Для макроклиматического района с сухим тропическим климатом*** | ТС | (TA) | 3 |
| Для макроклиматических районов как с сухим, так и с влажным тропическим климатом*** | Т | (T) | 4 |
| Для всех макроклиматических районов на суше, кроме макроклиматического района с очень холодным климатом (общеклиматическое исполнение) | О | (U) | 5 |
| Изделия, предназначенные для эксплуатации в макроклиматических районах с морским климатом | |||
| Для макроклиматического района с умеренно-холодным морским климатом | М | (M) | 6 |
| Для макроклиматического района с тропическим морским климатом, в том числе для судов каботажного плавания или иных, предназначенных для плавания только в этом районе | ТМ | (MT) | 7 |
| Для макроклиматических районов как с умеренно-холодным, так и тропическим морским климатом, в том числе для судов неограниченного района плавания | ОМ | (MU) | 8 |
| Изделия, предназначенные для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом (все климатическое исполнение) | В | (W) | 9 |
* В скобках приведены обозначения, ранее принятые в технической документации некоторых стран СЭВ.
** Изделия в исполнениях У и УХЛ могут эксплуатироваться в теплом влажном, жарком сухом и очень жарком сухом климатических районах по ГОСТ 16350, в которых средняя из ежегодных абсолютных максимумов температура воздуха выше 40°С и (или) сочетание температуры, равной или выше 20°С, и относительной влажности, равной или выше 80%, наблюдается более 12 ч в сутки за непрерывный период более двух месяцев в году.
Конкретные типы или группы экспортируемых или других изделий для макроклиматического подрайона с теплым умеренным климатом допускается изготовлять в климатическом исполнении ТУ, если технико-экономически обоснованы конструктивные отличия изделий этого исполнения от изделий климатического исполнения У.
*** Указанные исполнения могут быть обозначены термином "troпическое исполнение".
**** Если основным назначением изделий является эксплуатация в районе с холодным климатом и экономически нецелесообразно их использование вне пределов этого района, вместо обозначения УХЛ рекомендуется обозначение ХЛ (F).
